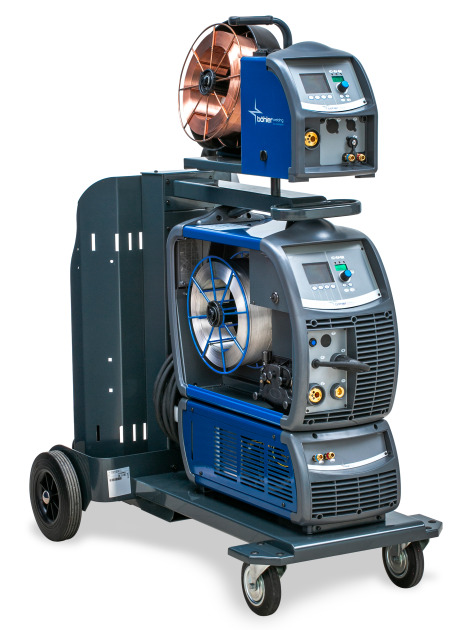

TERRA NX 400 PMC DualFeeder
Mit Eigenschaften wie einem volldigital geregelten, dynamischen Lichtbogen für Stahl, einem zuverlässigen und robusten System, das sich perfekt für eine hohe Einschaltdauer eignet oder einem bedienungsfreundlichen und ausgesprochen intuitiven Vollfarbdisplay, sind die TERRA NX-Schweissmaschinen das Ergebnis langjähriger Erfahrung und Kompetenz bei der Realisierung der perfekten Schweissgeräte.
Wichtigste Merkmale
- MIG/MAG - MIG/MAG Puls - WIG DC Lift - MMA
- Dreiphasige Versorgung 3x400V
- Zwei Drahtvorschübe (ein integrierter, ein externer)
- 4 Schweissverfahren von Böhler Welding
- Bis zu 600 Böhler-Arc-Programme
- Zwei Bedienpanels mit 3,5" Farb-LCD
- 34,0 kg
Technische Daten
Allgemein
| Schweissverfahren | MIG/MAG - MIG/MAG Puls - MMA - WIG DC |
|---|---|
| Materialien | Carbonstähle, Edelstähle, Aluminium |
| Abmessungen | 690x290x510mm |
| Gewicht | 34 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400±15% |
|---|---|
| Maximale Eingangsleistung | 22,2 kVA |
| Maximaler Eingangsstrom | 32 A |
| Leistungsfaktor PF | 0,73 |
| Wirkungsgrad | 89% |
| Träge Netzsicherung | 25A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x4mm² - 5m |
Schweissen
| Einstellbereich | 3–400A |
|---|---|
| Einschaltdauer MIG/MAG @40°C | 40%: 400A / 60%: 360A / 100%: 320A |
| Einschaltdauer MIG/MAG @25°C | 100%: 400A |
| Drahtdurchmesser | 1,0–1,2 mm (optional 0,6–1,6) |
| Fülldraht | 0,9–1,6 mm |
| Aluminiumdraht | 0,8–1,6 mm |
| Drahtgeschwindigkeit (integriert) | 0,5–22,0 m/min |
| Antriebsrollen (integriert) | 4 |
| Spulendurchmesser (integriert) | Ø 200/300mm |
| Drahtgeschwindigkeit (WF NX 330 Dualfeeder) | 0,5–22,0 m/min |
| Antriebsrollen (WF NX 330 Dualfeeder) | 4 |
| Spulendurchmesser (WF NX 330 Dualfeeder) | Ø 200/300mm |
| Fernregler | ja |
| Schweissprogramme | 600 |
| Personalisierte Programme | 240 |
| MIG/MAG U/D Brenner | ja |
| Push-Pull-Brenner | ja |
Einsatzbereiche
Metallbau, Stahlbau, Baustellen, Schiffswerften, Stahl- und Maschinenbau, Anlagenbau, Apparatebau, Autoindustrie, Waggonbau, Kernkraftanlagen, Ausrüstungsindustrie, Flugzeugindustrie, Lebensmittelindustrie, Chemische Industrie, Instandsetzung, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
MT440W / MT440 W U/D, MT540W / MT540W U/D
Drahtvorschubgeräte
WF NX 330 Dualfeeder
Kühlmodule
WU 430 Dualfeeder
Fernregler
RC 100, RC 100 MP, RC 180, RC 190, RC 200
Transportwägen
GT 500, GT 500 WF, GT 700, GT 700 WF
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Kabelbündel, Elektrodenhalter & Schweisskabel, Universalablage & Brennerhaltung, Hebeset, Brenner/Kabel-Halterung, WIG-Stäbe-Halterung, Radset Ø125mm, Radset Ø63mm
