TERRA 500 RC

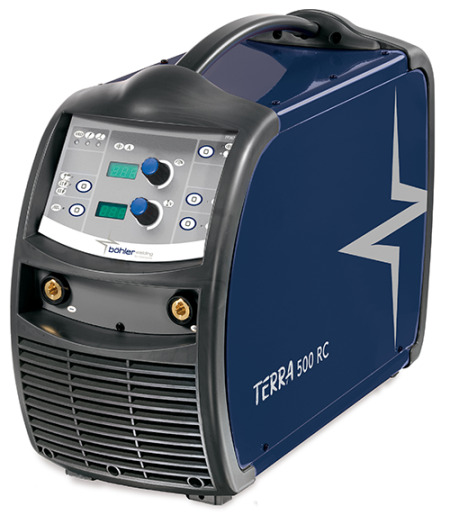

Die TERRA 500 RC ist eine robuste und zuverlässige dreiphasige Stromquelle für das WIG-DC-Lift- und Elektrodenschweissen. Die Lichtbogenerzeugung basiert auf der bewährten Invertertechnologie, und die Abmessungen sind dank der Three-Level®-Stromplattform besonders kompakt.
Wichtigste Merkmale
- MMA - WIG DC Lift
- Dreiphasig 3x400V
- Invertertechnologie
- Kompakt und leicht
- Fernregler-kompatibel
- Netzteilfunktion für ELV-Kleinwerkzeuge
- Hot-Start / Arc-Force / Anti-Sticking-Funktionen
- 500A@50% (40 °C)
- 27,3 kg
Technische Daten
Allgemein
| Schweissverfahren | MMA - WIG DC Lift |
|---|---|
| Materialien | Baustahl, Edelstahl, Gusseisen, Aluminium |
| Abmessungen | 620 × 240 × 460 mm |
| Gewicht | 27,3 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3×400 V ±15 % |
|---|---|
| Max. Eingangsleistung | 29,7 kVA |
| Max. Eingangsstrom | 42,1 A |
| Wirkungsgrad | 90 % |
| Netzabsicherung | 40 A |
| Leerlaufspannung | 61 Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4×6 mm² - 5 m |
| ELV-Funktion | 12–60 Vdc |
Schweissen
| Einstellbereich | 3–500 A |
|---|---|
| Einschaltdauer @40 °C | 50 %: 500 A / 60 %: 470 A / 100 %: 420 A |
| Einschaltdauer @25 °C | 100 %: 470 A |
| DPC-Funktion | Ja |
| VRD-Funktion | Ja |
| Fernregleranschluss | Ja |
Einsatzbereiche
Metallbau, Stahlbau, schwerer Stahlbau, Baustellen, Schiffswerften, Stahl- und Maschinenbau, Anlagenbau, Instandhaltung, spezielle Reparaturen, Werkstattbetrieb.
Zubehör & Kompatibilität
Fernregler
RC 100, RC 100 MP, RC 180, RC 200
Transportwägen
GT 150, GT 350
Sonstiges Zubehör
Elektrodenhalter & Schweisskabel, Erdungskabel, WIG-Stäbe Halterung
