Böhler Welding · Saber CHP Inverterlinie für Plasmaschneiden

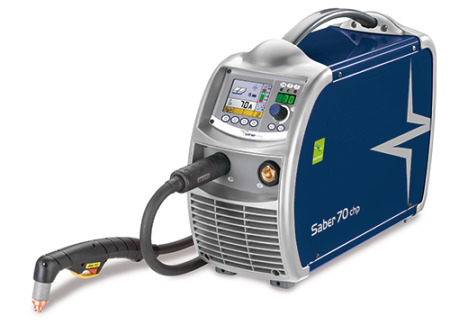

SABER 70 CHP
Die Saber-Serie bietet eine Reihe von Plasmaschneidgeräten, die auf der neuesten Invertertechnologie basieren. Sie sind kompakt und einfach zu bedienen, in der Lage, präzise Schnitte mit hervorragender Qualität auszuführen, und sind wirklich leistungsstarke, vielseitige und zuverlässige Schneidwerkzeuge - ideal für alle Wartungsarbeiten, vor Ort und in der Werkstatt, und für alle Arten von Materialien.
Wichtigste Merkmale
- Plasmaschneiden
- Dreiphasig 3x230V - 3x400V
- greenWave® Inverter-Technologie
- 5" Farb-LCD-Bedienfeld
- SP70-Plasmabrenner integriert
- Schnitt bis 25 mm Stahl
- 18,6 kg Gewicht
- Niedriger Stromverbrauch
- Hohe Energieeffizienz
- Perfekte Kontrolle während des Schneidvorgangs
Technische Daten
Allgemein
| Verfahren | Plasmaschneiden - Plasma-Fugenhobeln |
|---|---|
| Materialien | Baustahl, verzinkter/aluminierter Stahl, Edelstahl, Gusseisen, Aluminium, Kupfer |
| Abmessungen | 570 × 190 × 400 mm |
| Gewicht | 18,6 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3×400 V ±15 % |
|---|---|
| Max. Eingangsleistung | 11,6/9,0 kVA |
| Max. Eingangsstrom | 16,7/22,4 A |
| Leistungsfaktor PF | 0,95 |
| Wirkungsgrad | 89 % |
| Träge Netzsicherung | 16/20 A |
| Leerlaufspannung | 252 Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4×2,5 mm² - 5 m |
Schneiden
| Einstellbereich | 20–70 A |
|---|---|
| Trennschnitt | 35 mm |
| Max. Schnitt | 28 mm |
| Empfohlener Schnitt | 20 mm |
| Lochstechen | 15 mm |
| Einschaltdauer @40 °C | 50 %: 70 A / 60 %: 65 A / 100 %: 55 A |
| Speicherbare Programme | 64 |
| Auto-Endkontur-Funktion | Ja |
| Lift-Zündung | Ja |
Einsatzbereiche
Metallbau, Baustellen, Autoindustrie, Lebensmittelindustrie, chemische Industrie, Instandsetzung, Kunstschmiede, allgemeines Baugewerbe, Montage, Werkstattbetrieb, Stahlbau.
Zubehör & Kompatibilität
Schweissbrenner
SP 70 Plasmabrenner (Standard integriert, auch als Ersatzteil erhältlich)
