CO-BRO FLEX (Plus)
Unsere modularen Arbeitsstationen CO-BRO® FLEX und CO-BRO® FLEX Plus ermöglichen kollaboratives MIG/MAG- sowie Kalt-Draht-WIG-Schweissen in einer einzigen, integrierten Lösung. Basierend auf der neuesten URANOS NX 5000 GSM Stromquelle vereint das System einen hochpräzisen kollaborativen Roboter mit sämtlichem erforderlichen Equipment.
Keine zusätzlichen Roboterschweisskenntnisse erforderlich.
Steigert die Produktivität und senkt Gesamtschweisskosten.
Integrierter Tischteiler ermöglicht gleichzeitiges Positionieren und Schweissen.
Ausgelegt für Bauteile bis 1.000 kg (FLEX) oder 2.500 kg (FLEX Plus).
Einfach an das Stromnetz anschliessen und sofort mit dem Schweissen starten.
Schnell und mühelos mit einem Gabelstapler versetzen.
360° zugängliches Setup mit portablem Schutzzaun.

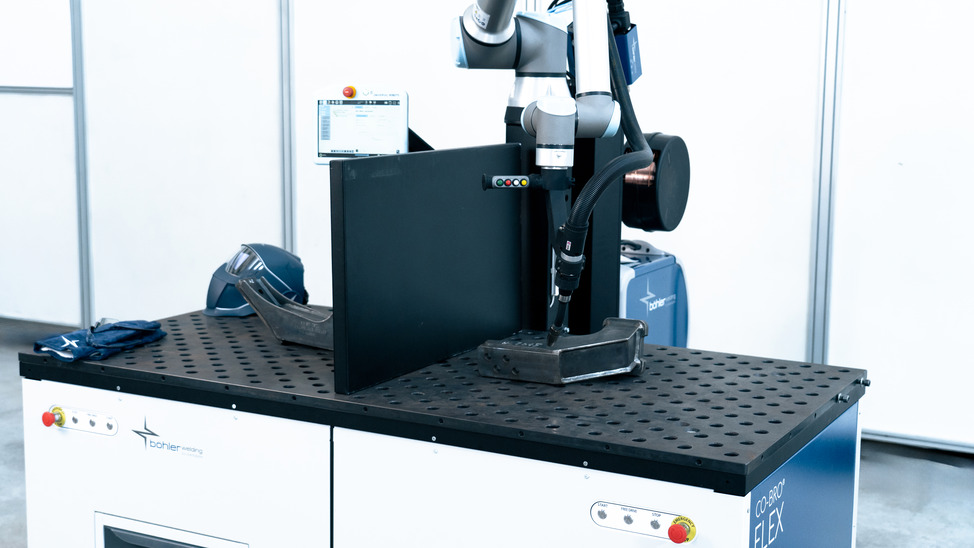

CO-BRO® FLEX ist ideal für Kunden, die ihre Produktivität und die Flexibilität des Arbeitsbereiches maximieren möchten. Das System ermöglicht gleichzeitiges Schweissen und die Vorbereitung der Werkstücke, verfügt über eine einfach zu montierende periphere Sicherheitsumhausung mit grosszügigem Zugang für grosse Bauteile und bietet eine uneingeschränkte 360°-Zugänglichkeit ohne festen Arbeitsbereich.
| Eigenschaft | Wert |
|---|---|
| Arbeitsbereich | 2.000 × 1.000 × 1.200 mm (LxBxH) oder 2 × 1.000 × 1.000 × 1.200 mm (Tischteiler) |
| Maximal zulässiges Gewicht | 1.000 kg |
| Schweissausrüstung | URANOS NX 5000 GSM - Wasser |

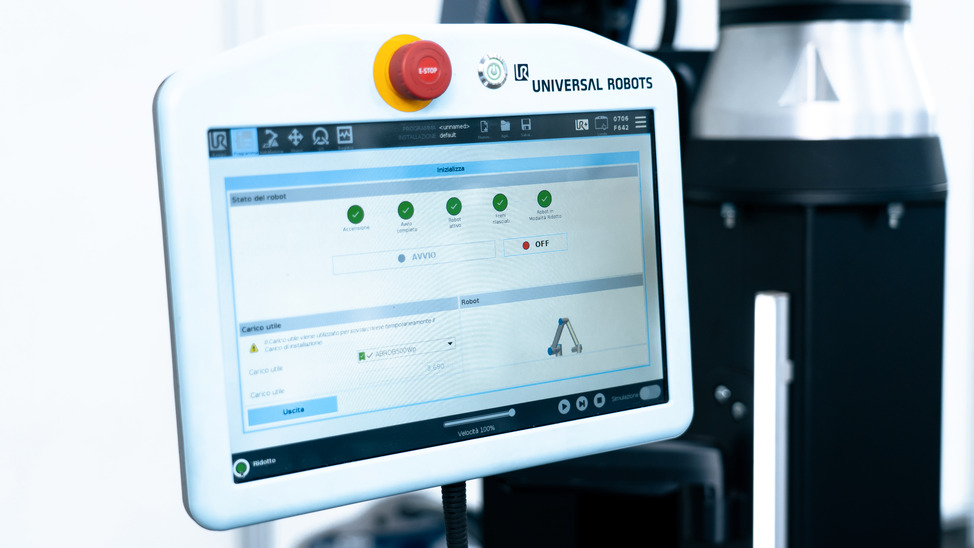

| Kollaborativer Roboter | Universal Robot UR10e; 6-Achsen; Genauigkeit ±0.1 mm; nutzbare Last gemäss ISO 9283 (1.300 mm Arm) |
| Rauchabsaugsysteme | Integriertes Hochvakuum (Schweissbrenner mit integrierter Absaugung) System optional; bereit für Niedervakuum (externe Absaugung) |
| Elektrische Versorgungseinrichtungen | 230V AC – 50Hz – 1.000W (Roboter); 230V AC – 50Hz – 200W (Steuerungen); 3 × 400/230V±15% Hz 23.6/24.5 kVA (Schweisssystem) |
| Andere Optionen | Bereitstellung für Druckluft; Zusätzlicher Bildschirm für weldNet-Management System |

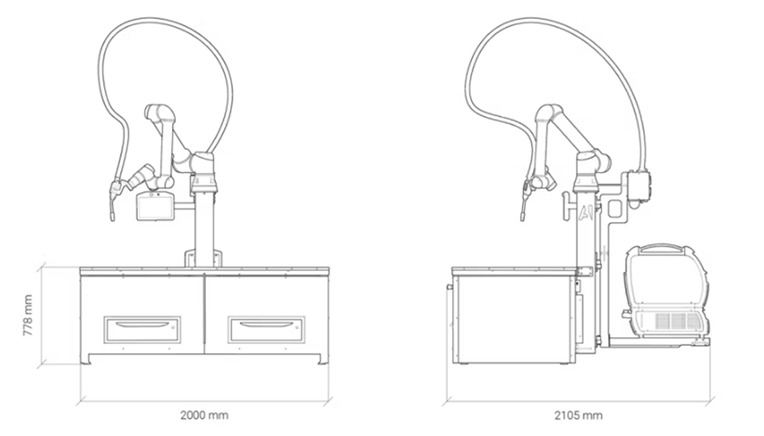

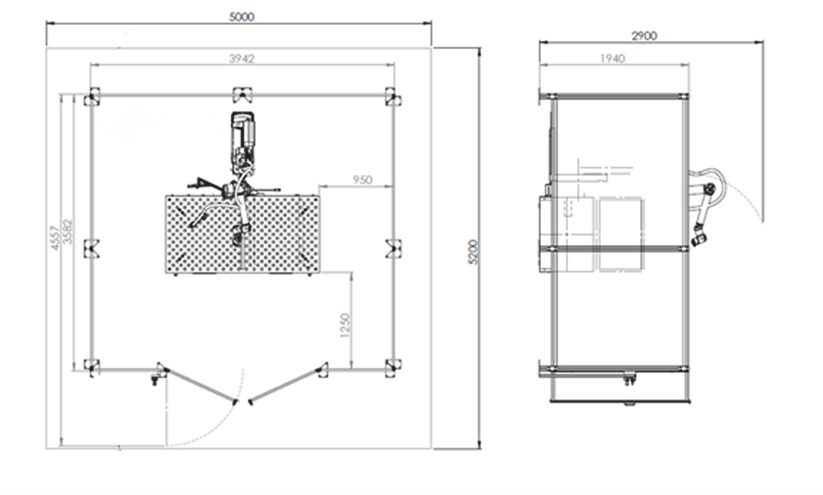

| Dimensionen | siehe Diagramm |
| Gewicht | 1.000 kg |
CO-BRO® FLEX Plus ist die ideale Lösung für Anwendungen, die einen maximalen Arbeitsbereich und höchste Produktivität erfordern. Mit dem doppelt so grossen Schweisstisch im Vergleich zu CO-BRO® FLEX, einer zusätzlichen Achse für optimale Reichweite und der Fähigkeit, grössere Bauteile zu handhaben, ermöglicht FLEX Plus das effiziente Schweissen mehrerer Werkstücke in Folge.
| Eigenschaft | Wert |
|---|---|
| Arbeitsbereich | 4.000 × 1.000 × 1.200 mm (LxBxH); 2 × 2.000 × 1.000 × 1.200 mm; 1.000 × 1.000 × 1.200 + 3.000 × 1.000 × 1.200 mm (Tischteiler) |
| Maximal zulässiges Gewicht | 2.500 kg |
| Schweissausrüstung | URANOS NX 5000 GSM - Wasser |
| Kollaborativer Roboter | Universal Robot UR10e; 6-Achsen; Genauigkeit ±0.1 mm; nutzbare Last gemäss ISO 9283 (1.300 mm Arm) |
| Rauchabsaugsysteme | Integriertes Hochvakuum (Schweissbrenner mit integrierter Absaugung) System optional; bereit für Niedervakuum (externe Absaugung) |
| Elektrische Versorgungseinrichtungen | 230V AC – 50Hz – 1.000W (Roboter); 230V AC – 50Hz – 200W (Steuerungen); 3 × 400/230V±15% Hz 23.6/24.5 kVA (Schweisssystem) |
| Andere Optionen | Bereitstellung für Druckluft; Zusätzlicher Bildschirm für weldNet-Management System |

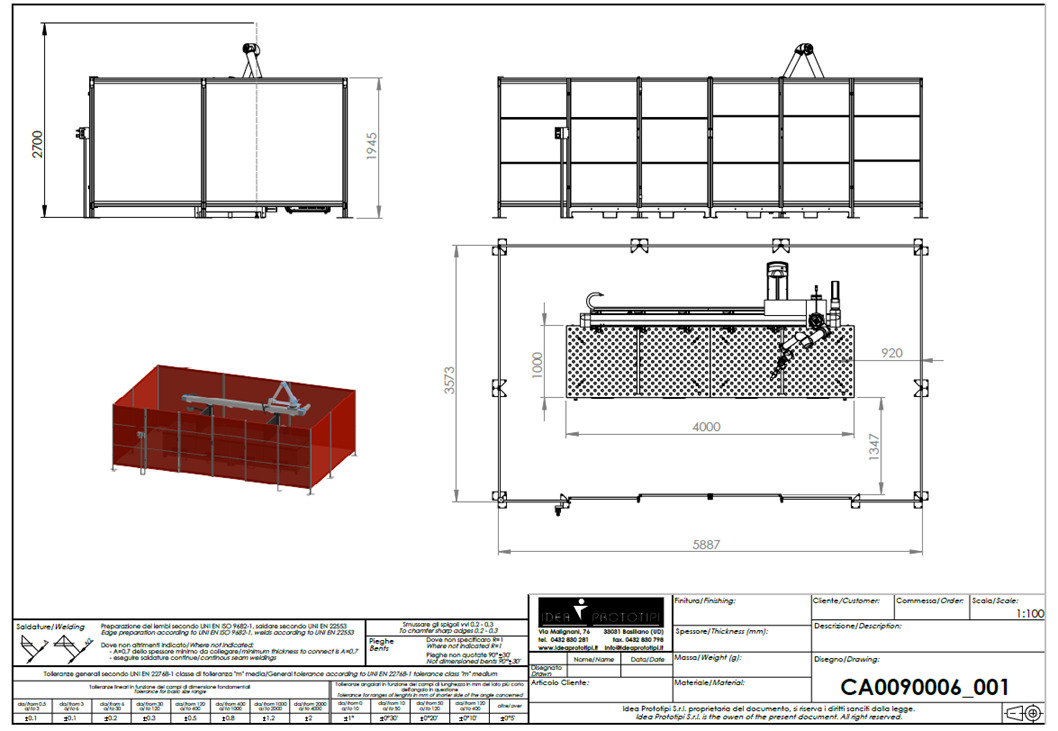

| Dimensionen | siehe Diagramm |
| Gewicht | 1.500 kg |
