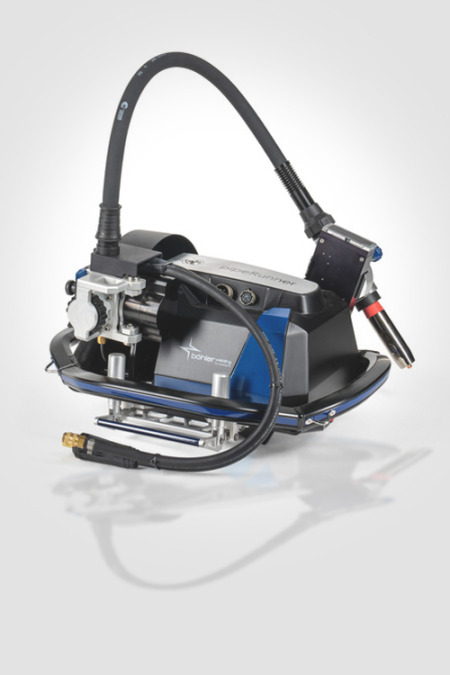

Datenblatt (PDF)pipeRunner® - das revolutionäre Orbitalschweisssystem. Ein hochmodernes, programmierbares, mechanisiertes MIG/MAG-Orbitalschweisssystem, das für Rundschweissungen von Pipelines und Prozessrohren entwickelt wurde.
Mit dem pipeRunner® von Böhler Welding, in Kombination mit den diamondspark Fülldrähten erhalten Sie perfekte Rundnähte mit hervorragenden Materialeigenschaften und verfügen damit über eine optimale Lösung für ihre Pipelinebaustelle.
Ihre Vorteile
- pipeRunner® ist insbesondere für das Schweissen von Steignähten mit Fülldrähten konzipiert
- Eines der leichtesten Systeme auf dem Markt und daher sehr einfach in der Handhabung
- Jede Komponente ist ein erstklassiges, in Deutschland entwickeltes Produkt
- Sehr einfach zu bedienen, alle Funktionen sind via Fernregler verfügbar
- Stressfreier Transport durch die hochwertige Box und den Koffer
- Keine Anfasmaschine vor Ort und keine Innenklemme erforderlich
- Für hochfeste Pipelinestähle, aber auch hervorragend geeignet für Rohrleitungen und hochlegierte plattierte Rohre
Der pipeRunner® liefert optimale Füll-und Decklagen mit unserem speziell für Pipelines entwickelten diamondspark-Fülldrahtsortiment. Der pipeRunner® bietet eine enorme Produktivitätsverbesserung mit einer Gesamtzeitersparnis (inkl. Anlegen) von 66 % im Vergleich zu voll zellulose SMAW Verfahren. Damit ist der pipeRunner® ideal für Unternehmen, die ihre Produktivität steigern und einen automatisierten Prozess auf der Baustelle etablieren wollen.

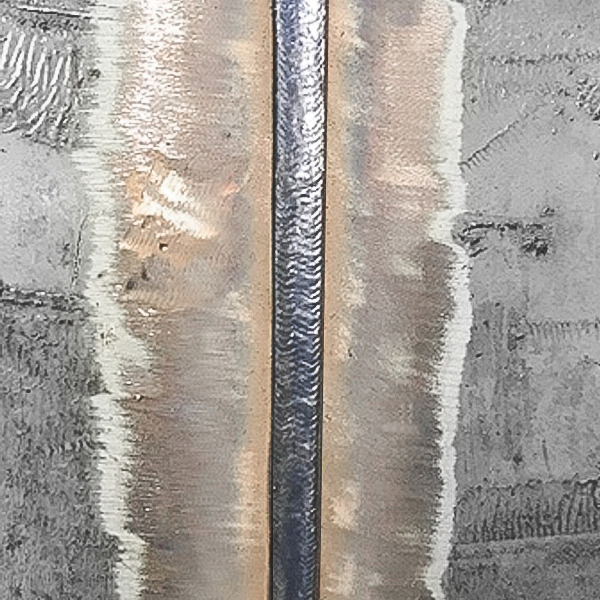

Fülllagen

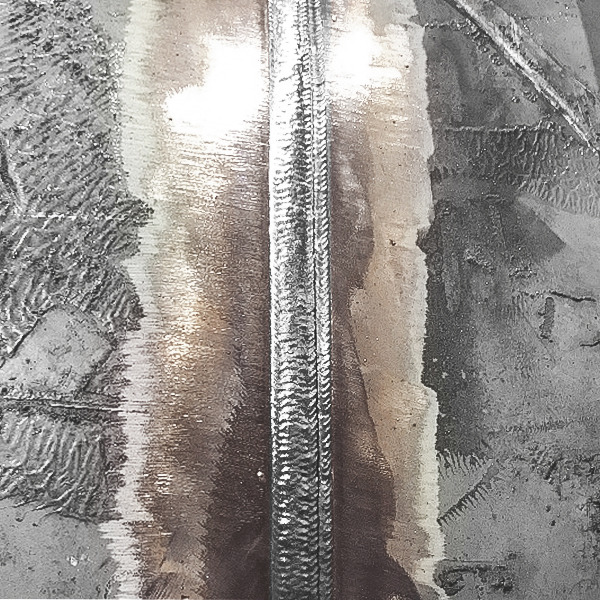

Decklagen
Sehen Sie unseren pipeRunner® in Aktion
Ihre Vorteile auf einem Blick
Funktionsmerkmale
- Intelligente, intuitive und logische Anordnung aller Bedienelemente (z.B. Brennerpositionierer, Spulenhalter, Auslösehebel etc.)
- Vollständig integrierte Elektronik
- Leichtes Design, daher einfach zu handhaben
- Ein bürstenloser DC-Elektromotor von höchster Qualität
- Das System ist modular aufgebaut und kann nachträglich aufgerüstet werden
- Konzipiert für das Schweissen von Steignähten mit Fülldrähten, aber auch für fallendes GMAW-Schweissen (z.B. Wurzellage) geeignet
- pipeRunner® kann im Uhrzeigersinn und gegen den Uhrzeigersinn verwendet werden
- Einfache Programmierung
- Die Software ist bereits im Lieferumfang enthalten und kann auf jedem PC verwendet werden, ein leistungsstarkes Tablet ist optional erhältlich.
- Bis zu 11 verschiedene Parameter können programmiert werden
- Metrische und imperiale Einheiten
- Ergonomie
- Der Gitterrahmen aus Aluminium mit 4 Griffen ermöglicht ergonomischen, komfortablen Transport und Handhabung in jeder Position
Technische Daten
| Horizontale Brennerbewegung | 65 mm (2.56 inch) |
|---|---|
| Vertikale Brennerbewegung | 30 mm |
| Pendelbreite | 0-60 mm (0-2.36 inch) |
| Brennerkopfneigung | ± 25° |
| Pendelgeschwindigkeit | 0-350 cm/min (0-138 inch/min) |
| Fahrgeschwindigkeit | 0-1.6 m/min (0-63 inch/min) |
| Drahtdurchmesser | 1.0 - 1.6 mm |
| Oszillationsverweilzeit | individuell einstellbar |
| Gewicht | 14 kg ohne Spule |
| Abmessungen | 480x400x260 mm (19x16x10 inch) |
| Maximale Drahtvorschubgeschwindigkeit | 19 m/min (75 inch/min) |
| Maximaler Schweissstrom | 300A/100% (CO2) |
Fernsteuerung
Fernregler voll integriert mit allen Funktionen:
- Schweissprogramme
- Brennerbewegungen
- Oszillationsbreite
- Drahtvorschubgeschwindigkeit
- Schweissgeschwindigkeit
- Testfunktion
Positionierung der Bänder
Hergestellt aus speziellem austenitischem Edelstahl für Federn, gewalzt und gepresst, um den Nenndurchmesser und die richtige Rundheit mit maximaler Präzision zu erreichen, ist ihre Lebensdauer 2-3 mal länger als bei herkömmlichen Bändern. Die federbelasteten Abstandshalter und das Verschlusshebelsystem bieten gleichzeitig eine sichere Platzierung und den Ausgleich von Rohrovalisationen.
Böhler Welding pipeRunner® Positionierbänder sind in Bezug auf Fertigungstechnik und Präzision auf dem neuesten Stand der Technik.
Transport & Lagerung
- Hochwertige Box für Transport und Lagerung
pipeRunner® Set-Up
Die perfekte Ergänzung zum pipeRunner®: TERRA 400 PRM
Als perfekte Ergänzung zum pipeRunner® ist die TERRA 400 PRM die zuverlässige und robuste MIG/MAG- und MMA-Inverterstromquelle, die Qualität und Produktivität garantiert.
Die Pipeline Version der TERRA 400 PRM ist eine robuste und zuverlässige dreiphasige Multiprozess-Inverterstromquelle der neuen Generation. Um den Anforderungen des Orbitalschweissens von Pipelines gerecht zu werden und auch Wurzel- und Hotpass manuell zu schweissen, ist die TERRA 400 PRM mit einem speziellen Display zur Steuerung aller Schweissprozesse und der speziell für Pipelinebaustellen entwickelten Fernbedienung RC 100 MP ausgestattet.
Technische Daten
| Dimensionen | 620x240x460 mm |
|---|---|
| Träge Netzsicherung | 30 A |
| Gewicht | 22,5 kg |
| Leerlaufspannung | 61Vdc |
| Stromversorgung (50/60 HZ) | 3x400V ±15% |
| IP-Schutzart | IP23S |
| Maximale Eingangsleistung | 22,0 kVA |
| Isolationsklasse | H |
| Maximaler Eingangsstrom | 31,5 A |
| Stromversorgungskabel | 4x4 mm2 - 5 m |
| Effizienz | 89% |
| cosφ | 0,99 |
| Leistungsfaktor (P.F) | 0,74 |
| Einstellungsbereich | 3 - 400 A |
| Duty Cycle (MIG/MAG -40°C) | 50% - 400A, 60% - 360A, 100% - 340A |
| Duty Cycle (MIG/MAG -25°C) | 80% - 400A, 100% - 360A |
