Böhler Welding · TERRA Inverterlinie für MIG/MAG Puls

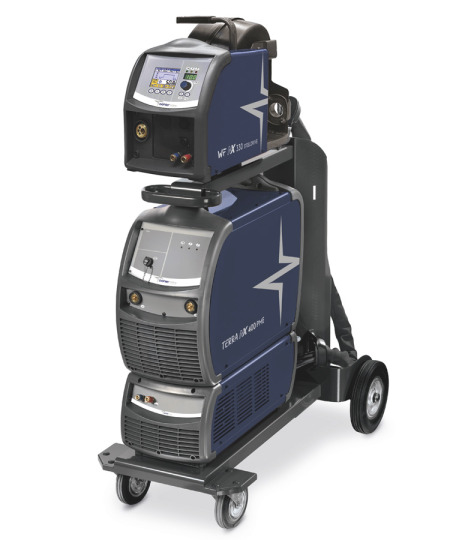

TERRA NX 400 PME
Mit Eigenschaften wie einem volldigital geregelten, dynamischen Lichtbogen für Stahl, einem zuverlässigen und robusten System, das sich perfekt für eine hohe Einschaltdauer eignet oder einem bedienungsfreundlichen und ausgesprochen intuitiven Vollfarbdisplay, sind die TERRA NX-Schweissmaschinen das Ergebnis langjähriger Erfahrung und Kompetenz bei der Realisierung der perfekten Schweissgeräte.
Wichtigste Merkmale
- MIG/MAG - MIG/MAG Puls - WIG DC Lift - MMA
- Dreiphasige Versorgung 3x400V
- Verschiedene Drahtvorschub-Optionen
- 4 Schweissverfahren von Böhler Welding
- Bis zu 600 Böhler-Arc-Programme
- 3,5" Farb-LCD-Bedienfeld
- 27,5 kg
Technische Daten
Allgemein
| Schweissverfahren | MIG/MAG - MIG/MAG Puls - MMA - WIG DC |
|---|---|
| Materialien | Carbonstähle, Edelstähle, Aluminium |
| Abmessungen | 690x290x510mm |
| Gewicht | 27,5 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400±15% |
|---|---|
| Maximale Eingangsleistung | 22,0 kVA |
| Maximaler Eingangsstrom | 31,5 A |
| Leistungsfaktor PF | 0,74 |
| Wirkungsgrad | 89% |
| Träge Netzsicherung | 30 A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x4mm² - 5m |
Schweissen
| Einstellbereich | 3–400A |
|---|---|
| Einschaltdauer MIG/MAG @40°C | 50%: 400A / 60%: 360A / 100%: 340A |
| Einschaltdauer MIG/MAG @25°C | 100%: 360A |
| Drahtdurchmesser | 1,0–1,2 mm (optional 0,6–1,6) |
| Fülldraht | 0,9–1,6 mm |
| Aluminiumdraht | 0,8–1,6 mm |
| Drahtgeschwindigkeit | 0,5–22,0 m/min |
| Antriebsrollen | 4 (2 bei WF NX 230) |
| Spulendurchmesser | Ø 200/300mm (200mm WF NX 230) |
| Fernregler | ja |
| Schweissprogramme | 600 |
| Personalisierte Programme | 240 |
| MIG/MAG U/D Brenner | ja |
| Push-Pull-Brenner | ja |
Einsatzbereiche
Metallbau, Stahlbau, Baustellen, Schiffswerften, Stahl- und Maschinenbau, Anlagenbau, Apparatebau, Autoindustrie, Waggonbau, Nuklearanlagen, Ausrüstungsindustrie, Flugzeugindustrie, Lebensmittelindustrie, Chemische Industrie, Instandsetzung, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
MT350G / MT350 G U/D, MT440W / MT440 W U/D, MT540W / MT540W U/D
Drahtvorschubgeräte
WF NX 230, WF NX 330, WF NX 430
Kühlmodule
WU 430
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 190, RC 200
Transportwägen
GT 500, GT 500 WF, GT 700, GT 700 WF
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Elektrodenhalter & Schweisskabel, Universalablage & Brennerhaltung, Hebeset, Brenner/Kabel-Halterung, WIG-Stäbe-Halterung, Radset Ø125mm, Radset Ø63mm
