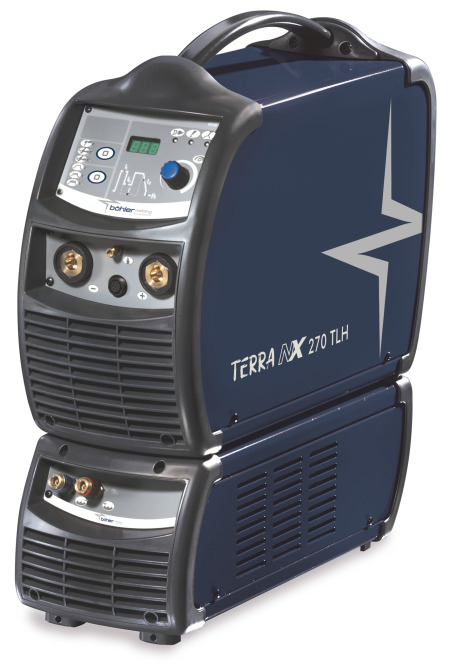

TERRA NX 270 TLH
Die TERRA NX 270 TLH ist eine einfache und zuverlässige dreiphasige Stromquelle für das WIG-Gleichstrom- und Elektrodenschweißen. Die Lichtbogenerzeugung basiert auf der bewährten Invertertechnologie und ist dank der Three-Level®-Inverter Technologie besonders kompakt. Diese Stromquelle ist mit einem VRD (voltage-reduction-device) ausgestattet, um die Leerlaufspannung in gefährlichen Umgebungen zu reduzieren.
Wichtigste Merkmale
- TIG DC HF - MMA
- Dreiphasig 3x400V
- Inverter-Technologie (Three-Level®)
- Kompakt und leicht
- 4 Schweissverfahren von Böhler Welding
- 270A@60% (40 °C)
- Robustes Kunststoffgehäuse
- CAN Feldbus digitaler Datentransfer, Software-Update möglich
- Elektronik in staubfreiem Raum
- Transportwagen inklusive
- Digitale Steuerung, automatische Parameterspeicherung, Passwort-Schutz
- Hotstart/Arcforce einstellbar, HF-Lichtbogenzündung
- Puls-Schweissen (2500Hz), Up/Down Brenner
Technische Daten
Allgemein
| Schweissverfahren | WIG DC HF - WIG DC Lift - MMA |
|---|---|
| Materialien | Carbonstähle - Edelstähle - Guss - Kupfer - Titan |
| Abmessungen | 500x190x400 mm |
| Gewicht | 16,1 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400V±15% |
|---|---|
| Maximale Eingangsleistung | 14,0 kVA |
| Maximaler Eingangsstrom | 20,2A |
| Wirkungsgrad | 85% |
| Träge Netzsicherung | 16A |
| Leerlaufspannung | 70Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x2,5mm² - 5m |
Schweissen
| Einstellungsbereich | 3A-270A |
|---|---|
| Einschaltdauer @40°C | 60%: 270A / 100%: 250A |
| Einschaltdauer @25°C | 100%: 270A |
| WIG U/D Brenner | ja |
| Fernregleranschluss | ja |
Einsatzbereiche
Metallbau, Kessel- und Behälterbau, Baustellen, Schiffswerften, Autoindustrie, Motorradindustrie, Fahrradindustrie, Nuklearanlagen, Ausrüstungsindustrie, Flugzeugindustrie, Lebensmittelindustrie, Chemische Industrie, Instandsetzung, Karosserie, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
ST2200, ST2200FX, ST2500, ST2500FX, ST2500MP, ST3000, ST3000FX, ST3000MP
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 200
Transportwägen
GT 200, GT 300
Kühlmodule
WU 130
Sonstiges Zubehör
Erdungskabel, Stabelektrodenhalter & Schweisskabel, WIG-Stäbe Halterung
