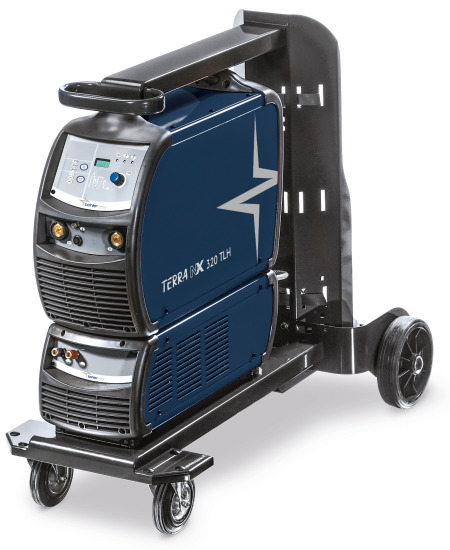

TERRA NX 320 TLH
Die TERRA NX 320 TLH ist eine einfache und zuverlässige dreiphasige Stromquelle für das WIG-Gleichstrom- und Elektrodenschweißen. Die Lichtbogenerzeugung basiert auf bewährter Invertertechnologie und ist durch Three-Level®-Inverter-Technologie besonders kompakt. Ausgestattet mit VRD (Voltage-Reduction-Device) zur Leerlaufspannungsreduktion in gefährlichen Umgebungen.
Wichtigste Merkmale
- TIG DC HF - MMA
- Dreiphasig 3x400V
- Inverter-Technologie
- Einfacher Transport mit eigenem Trolley
- 3 Schweissverfahren von Böhler Welding
- 320A@60% (40 °C)
Technische Daten
Allgemein
| Schweissverfahren | WIG DC HF - WIG DC Lift - MMA |
|---|---|
| Materialien | Carbonstähle, Edelstähle, Guss, Kupfer, Titan |
| Abmessungen | 620x240x460 mm |
| Gewicht | 20,5 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400V±15% |
|---|---|
| Maximale Eingangsleistung | 15,9 kVA |
| Maximaler Eingangsstrom | 23,2A |
| Wirkungsgrad | 88% |
| Träge Netzsicherung | 25A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x2,5mm² - 5m |
Schweissen
| Einstellungsbereich | 3A-320A |
|---|---|
| Einschaltdauer @40°C | 60%: 320A / 100%: 280A |
| Einschaltdauer @25°C | 70%: 320A / 100%: 290A |
| WIG U/D Brenner | ja |
| Fernregleranschluss | ja |
Einsatzbereiche
Stahlbau, Kessel- und Behälterbau, Stahl- und Maschinenbau, Autoindustrie, Fahrradindustrie, Nuklearanlagen, Ausrüstungsindustrie, Flugzeugindustrie, Lebensmittelindustrie, Chemische Industrie, Instandsetzung, Pipeline, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
ST3000, ST3000FX, ST3000MP, ST4000, ST4000FX
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 200
Transportwägen
GT 150, GT 350, GT 400
Kühlmodule
WU 230
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Stabelektrodenhalter & Schweisskabel, WIG-Stäbe Halterung, Hebeset, Universalablage & Brennerhaltung, Brenner/Kabel Halterung
