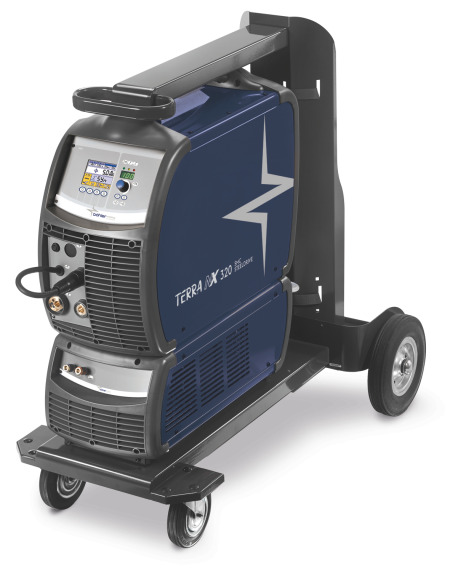

TERRA NX 320 SMC
Die TERRA NX 320 SMC umfasst eine komplette Serie von dreiphasigen Stromquellen für das konventionelle MIG/MAG-Drahtschweissen. Die TERRA SMC ist die perfekte Schweissstromquelle für einfaches, zuverlässiges und modernes Drahtschweissen.
Wichtigste Merkmale
- MIG/MAG - MMA - WIG DC
- Dreiphasige Versorgung 3x400V
- Eingebauter Drahtvorschub
- 2 Schweissverfahren von Böhler Welding
- Bis zu 600 Schweissprogramme (SteelDrive)
- 320A@45% (40°C)
- 33,0 kg
Technische Daten
Allgemein
| Schweissverfahren | MIG/MAG - MMA - WIG DC |
|---|---|
| Master Software | MS TERRA NX SMC/MSE (SteelDrive) |
| Materialien | Carbonstähle, Edelstähle, Aluminium |
| Abmessungen | 620x240x460mm |
| Gewicht | 33 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400V±15% |
|---|---|
| Maximale Eingangsleistung | 14,8 kVA |
| Maximaler Eingangsstrom | 21,4A |
| Wirkungsgrad | 89% |
| Träge Netzsicherung | 20 A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x2,5mm² - 5m |
Schweissen
| Einstellbereich | 3A–320A |
|---|---|
| Einschaltdauer MIG/MAG @40°C | 45%: 320A / 60%: 280A / 100%: 240A |
| Einschaltdauer MIG/MAG @25°C | 80%: 320A / 100%: 280A |
| Drahtdurchmesser | 1,0–1,2 mm (optional 0,6–1,6) |
| Fülldraht | 0,9–1,6 mm |
| Aluminiumdraht | 0,8–1,6 mm |
| Drahtgeschwindigkeit | 0,5–22,0 m/min |
| Antriebsrollen | 4 |
| Spulendurchmesser | Ø 200/300mm |
| Fernregler | ja |
| MIG/MAG U/D Brenner | ja |
| Push-Pull-Brenner | ja |
Prozessvarianten (Classic / Smart / SteelDrive)
| MIG/MAG-Prozesse | ArcDrive / ArcDrive / ArcDrive-RapiDeep |
|---|---|
| Schweissprogramme | — / 18 / bis 600 |
| Personalisierte Programme | — / — / 240 |
Einsatzbereiche
Metallbau, Stahlbau, Schwerer Stahlbau, Baustellen, Schiffswerften, Stahl- und Maschinenbau, Anlagenbau, Apparatebau, Autoindustrie, Waggonbau, Ausrüstungsindustrie, Instandsetzung, Karosserie, Montagearbeiten, Fensterbau, Schlossereien, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
MT350G / MT350 U/D (SteelDrive), MT440W / MT440 U/D (SteelDrive), PP PLUS 401D
Kühlmodule
WU 330
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 190, RC 200
Transportwägen
GT 500, GT 700
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Elektrodenhalter & Schweisskabel, Universalablage & Brennerhaltung, Hebeset, Brenner/Kabel-Halterung, WIG-Stäbe-Halterung
