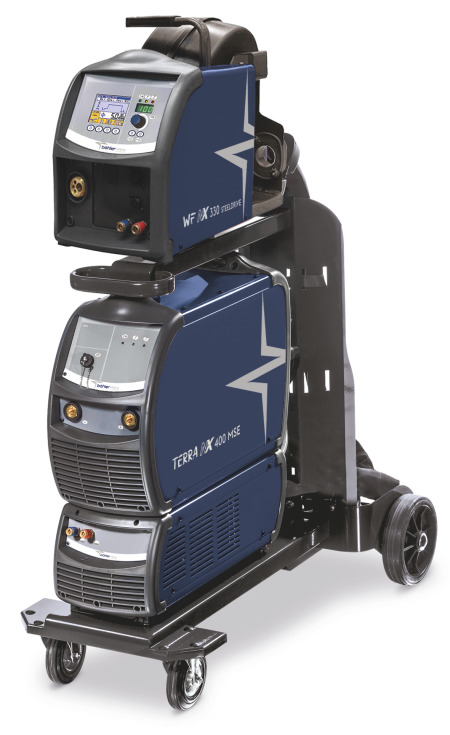

TERRA NX 400 MSE
Die TERRA NX 400 MSE ist die perfekte Schweissstromquelle für einfaches, zuverlässiges und modernes Drahtschweissen. Sie eignet sich besonders für kontinuierliche Prozesse und hohe Schweissvolumina, wie sie im Leicht- und Schwermetallbau, im Schiffbau, im Anlagenbau und in mechanischen Werkstätten allgemein üblich sind.
Wichtigste Merkmale
- MIG/MAG - MMA - WIG DC
- Dreiphasige Versorgung 3x400V
- Verschiedene Drahtvorschub-Optionen
- 2 Schweissverfahren von Böhler Welding
- Schweissprogramme (optional)
- 400A@50% (40°C)
- 22,5 kg
Technische Daten
Allgemein
| Schweissverfahren | MIG/MAG - MMA - WIG DC |
|---|---|
| Master Software | MS TERRA NX SMC/MSE SteelDrive |
| Materialien | Carbonstähle, Edelstähle, Aluminium |
| Abmessungen | 620x240x460mm |
| Gewicht | 27,5 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400V±15% |
|---|---|
| Maximale Eingangsleistung | 22,0 kVA |
| Maximaler Eingangsstrom | 31,5 A |
| Wirkungsgrad | 89% |
| Träge Netzsicherung | 30 A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x4mm² - 5m |
Schweissen
| Einstellbereich | 3–400A |
|---|---|
| Einschaltdauer MIG/MAG @40°C | 50%: 400A / 60%: 360A / 100%: 340A |
| Einschaltdauer MIG/MAG @25°C | 80%: 400A / 100%: 360A |
| Drahtdurchmesser | 1,0–1,2 mm (optional 0,6–1,6) |
| Fülldraht | 0,9–1,6 mm |
| Aluminiumdraht | 0,8–1,6 mm |
| Drahtgeschwindigkeit | 0,5–22,0 m/min |
| Antriebsrollen | 2 (optional 4) |
| Spulendurchmesser | Ø 200/300mm (200mm WF NX 230) |
| Fernregler | ja |
| MIG/MAG U/D Brenner | ja (SteelDrive) |
| Push-Pull-Brenner | ja |
Prozessvarianten (Classic / Smart / SteelDrive)
| MIG/MAG-Prozesse | ArcDrive / ArcDrive / ArcDrive-RapiDeep |
|---|---|
| Schweissprogramme | — / 18 / bis 600 |
| Personalisierte Programme | — / — / 240 |
Einsatzbereiche
Metallbau, Stahlbau, Schwerer Stahlbau, Baustellen, Schiffswerften, Stahl- und Maschinenbau, Anlagenbau, Apparatebau, Autoindustrie, Waggonbau, Ausrüstungsindustrie, Instandsetzung, Karosserie, Montagearbeiten, Fensterbau, Schlossereien, Werkstatt.
Zubehör & Kompatibilität
Schweissbrenner
MT350G / MT350 G U/D (SteelDrive), MT440W / MT440 W U/D (SteelDrive), PP PLUS 401D
Drahtvorschubgeräte
WF NX 230, WF NX 330, WF NX 430
Kühlmodule
WU 230
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 190, RC 200
Transportwägen
GT 150, GT 350, GT 400, GT 400 WF, GT 600, GT 600 WF
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Elektrodenhalter & Schweisskabel, Universalablage & Brennerhaltung, Hebeset, Brenner/Kabel-Halterung, WIG-Stäbe-Halterung, Radset Ø125mm, Radset Ø63mm
