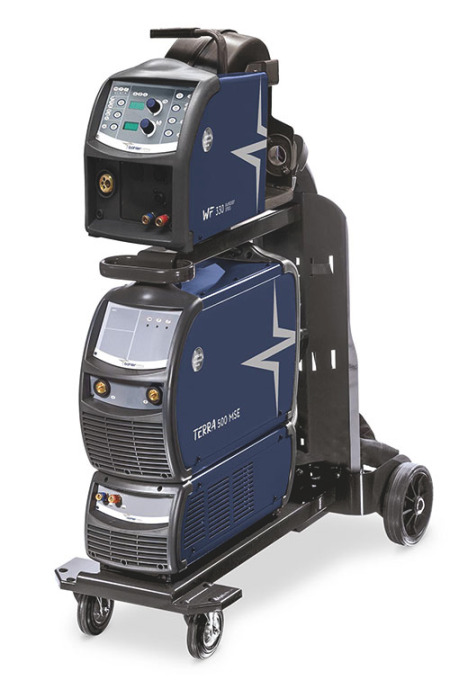

TERRA NX 500 MSE
Die TERRA NX 500 MSE ist die perfekte Schweißstromquelle für einfaches, zuverlässiges und modernes Drahtschweißen. Sie eignet sich besonders für kontinuierliche Prozesse und hohe Schweißvolumina, wie sie im Leicht- und Schwermetallbau, im Schiffbau, im Anlagenbau und in mechanischen Werkstätten allgemein üblich sind.
Wichtigste Merkmale
- MIG/MAG - MMA - WIG DC in einem Gerät
- Dreiphasige Versorgung 3x400V
- Verschiedene Drahtvorschub-Optionen
- 2 Schweissverfahren von Böhler Welding
- Bis zu 600 Schweissprogramme (SteelDrive)
- 500A@50% (40°C)
- 27,3 kg Gewicht
Technische Daten
Allgemein
| Schweissverfahren | MIG/MAG - MMA - WIG DC |
|---|---|
| Materialien | Carbonstähle, Edelstähle, Aluminium |
| Abmessungen | 620x240x460mm |
| Gewicht | 27,3 kg |
Stromversorgung
| Spannung (50/60 Hz) | 3x400V±15% |
|---|---|
| Maximale Eingangsleistung | 29,7 kVA |
| Maximaler Eingangsstrom | 42,1 A |
| Wirkungsgrad | 90% |
| Träge Netzsicherung | 40 A |
| Leerlaufspannung | 61Vdc |
| IP-Schutzklasse | IP23S |
| Isolationsklasse | H |
| Stromversorgungskabel | 4x6mm² - 5m |
Schweissen
| Einstellbereich | 3–500A |
|---|---|
| Einschaltdauer MIG/MAG @40°C | 50%: 500A / 60%: 470A / 100%: 420A |
| Einschaltdauer MIG/MAG @25°C | 80%: 500A / 100%: 470A |
| Drahtdurchmesser | 1,0–1,2 mm (optional 0,6–1,6) |
| Fülldraht | 0,9–1,6 mm |
| Aluminiumdraht | 0,8–1,6 mm |
| Drahtgeschwindigkeit | 0,5–22,0 m/min |
| Antriebsrollen | 4 |
| Spulendurchmesser | Ø 200/300mm (200mm WF NX 230) |
| Fernregler | ja |
| MIG/MAG U/D Brenner | ja (SteelDrive) |
| Push-Pull-Brenner | ja |
Prozessvarianten (Classic / Smart / SteelDrive)
| MIG/MAG-Prozesse | ArcDrive / ArcDrive / ArcDrive-RapiDeep |
|---|---|
| Schweissprogramme | — / 18 / bis 600 |
| Personalisierte Programme | — / — / 240 |
Einsatzbereiche
Metallbau, Stahlbau, Schwerstahlbau, Baustellen, Werften, Stahl- und Maschinenbau, Anlagen- und Apparatebau, Fahrzeug- und Waggonbau, Instandhaltung, Montage, Schlossereien, allgemeiner Werkstattbetrieb.
Zubehör & Kompatibilität
Schweissbrenner
MT440W / MT440W U/D (SteelDrive), MT540W / MT540W U/D (SteelDrive), PP PLUS 401D
Drahtvorschubgeräte
WF 330, WF 430
Kühlmodule
WF NX 230, WF NX 330, WF NX 430
Fernregler
RC 100, RC 100 MP, RC 120, RC 180, RC 190, RC 200
Transportwägen
GT 150, GT 350, GT 400, GT 400 WF, GT 600, GT 600 WF
Sonstiges Zubehör
Werkzeugkoffer, Erdungskabel, Schweisskabel, Elektrodenhalter, Universalablage, Hebeset, Brenner/Kabel-Halterung, Radset Ø125mm, Radset Ø63mm
